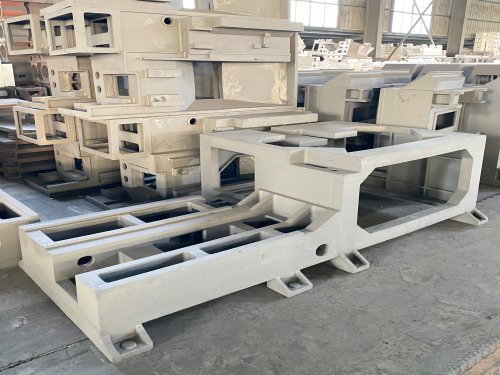

灰铁机床铸铁件

灰铁铸件，即灰口铸铁件（Gray Cast Iron），是工业生产中应用比较多的基础零部件之一，其产量占铸铁总产量的80%以上。

因其断裂时断口呈暗灰色而得名，主要由铁、碳、硅、锰、硫、磷等元素组成。

一、 核心特性与微观结构

灰铁铸件的性能源于其值得信赖的显微组织：在金属基体（铁素体、珠光体或混合基体）中分散着片状石墨。这种结构赋予了它一系列显著的性能特点：

1.  优良的减震性：石墨片在受到震动时能吸收能量，界面处易产生微滑移，因此灰铁铸件的减震性能优于钢，特别适合制造机床床身等需要稳定性的部件。

2.  良好的切削加工性：石墨在切削过程中起到断屑和润滑刀具的作用，使得灰铁铸件易于加工，表面光洁度较好。

3.  优异的性能与导热性：石墨本身是热的良导体，且具有确定的润滑作用，有利于减少摩擦磨损。

4.  力学性能特点：由于片状石墨对基体的割裂作用及优良应力集中效应，灰铁铸件的抗拉强度、塑性和韧性较低，但抗压强度较高，接近碳钢。

5.  铸造性能好：灰铁成分接近共晶点，熔点低，流动性好，凝固收缩小，适宜铸造形状复杂、薄壁的铸件。

二、 牌号分类与标准

根据中国国家标准 GB/T 9439-2023《灰铸铁件》，灰铸铁牌号以“HT”（“灰铁”汉语拼音首字母）加数字表示，数字代表小抗拉强度值（MPa）。常见牌号及其应用场景如下：

*   HT100 - HT150：强度较低，适用于载荷小、无特别耐磨(以实际报告为主)要求的零件，如防护罩、手轮、底板、一般箱体等。

*   HT200 - HT250：中等强度，多用于承受较大载荷的部件，如汽缸、齿轮、机座、飞轮、中等压力阀体、泵体等。

*   HT300 - HT350：较高强度孕育铸铁，用于承受高载荷、高耐磨(以实际报告为主)和高气密性的重要铸件，如重型机床床身、高压液压件、大型发动机缸体、活塞环等。

注：选择牌号时需考虑铸件壁厚，壁厚越大，冷却越慢，石墨片越粗大，强度越低，因此需根据实际壁厚选取相应牌号。

三、 生产工艺关键控制

品质优良灰铁铸件的生产依赖于对“石墨形态”的准确调控，主要工艺环节包括：

1.  化学成分设计：严格控制碳当量（CE）、硅碳比及锰、硫、磷含量。较低的碳当量配合效果好孕育可获得细小石墨，兼顾强度与铸造性能。

2.  孕育处理：在浇注前向铁水中加入硅铁、硅钙等孕育剂，增加石墨形核核心，细化石墨片，取消白口倾向，提高力学性能。随流孕育等技术可效果优良防止孕育衰退。

3.  熔炼与过热：适度过热铁水可净化杂质，均匀成分，改变碳团簇结构，为后续形成细小石墨创造条件。

4.  冷却控制：通过优化铸型材料、浇注系统及冒口设计，控制冷却速度，避免过冷石墨（D/E型）或粗大石墨的形成，确认获得均匀的A型石墨分布。

四、 热处理与应用行业

热处理：灰铁铸件的热处理主要用于取消内应力、实际效果为主切削性能或提高表面硬度，无法改变石墨形态，故不能显著提高整体力学性能。

*   去应力退火：加热至500-600℃，缓冷，用于取消铸造应力，防止变形开裂。

*   石墨化退火：加热至850-900℃，分解渗碳体，降低硬度，实际效果为主切削性。

*   表面淬火：如感应淬火，用于提高导轨、缸套等工作表面的硬度和性能。

应用行业：

灰铁铸件多应用于汽车（气缸体、缸盖、变速箱壳体）、工程机械（桥壳、液压件）、机床（床身、立柱）、电梯、半导体装备及农机等行业。

其优异的综合性能使其成为现代制造业中优良的关键基础材料。
