机床箱体

机床箱体是机床传动系统的核心结构件，主要用于支承齿轮、轴、轴承等传动部件，并承担载荷传递功能‌。其设计、制造及加工精度直接影响机床的整体性能，以下是关键要点分析：

一、功能与结构特性

核心功能‌

为传动零件提供准确安装基座，保持轴系部件的相对位置精度‌。

通过加强筋与凸台结构增强刚性，承受齿轮啮合产生的周期性冲击载荷‌。

形成封闭润滑空间，集成导油槽实现溅油润滑，防止泄漏‌。

典型结构‌

采用水平剖分式设计，便于装配和维护，剖分面与轴线平面重合，通过定位销和较高强度螺栓连接‌。

箱体内壁设置挡油环，防止润滑油进入轴承；轴承座凸台外径比轴承外圈大2-3mm，确认轴系定位精度‌。

二、材料与制造工艺

材料选择‌

灰铸铁（HT200/HT250）‌：适用于80%常规减速器，具备良好铸造性能与减震特性‌。

铸钢（ZG270-500）‌：用于矿山机械等重载场景，屈服强度达270MPa‌。

焊接钢板（Q235）‌：适合小批量生产，制作周期缩短40%‌。

加工要求‌

轴承孔尺寸精度需达IT6，同轴度误差≤0.012mm，平行度公差0.04-0.05/300mm。

主要装配基准面的平面度需控制在0.04mm内，表面粗糙度Ra≤1.6μm。

铸造后需时效处理取消内应力，关键配合面磨削至Ra1.6μm‌。

三、典型应用与市场产品

应用场景‌

机床主轴箱、进给箱、变速箱等，如CA6140车床床头箱体需保护主轴轴线与导轨的平行度。

卧式加工中心箱体（如630SE型号）集成伸缩主轴与回转工作台，高刚性设计适用于细致加工‌。

市场产品示例‌

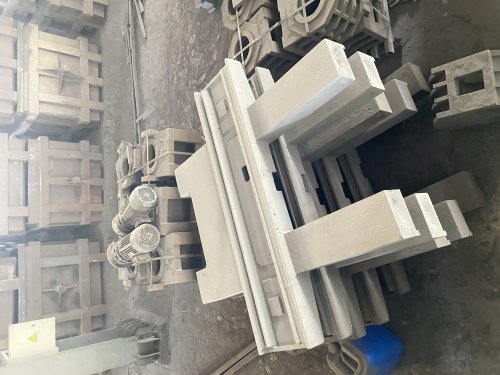

铸造箱体‌：灰铁球墨铸件（¥26.00/件，河北柏鑫铸）‌。

加工中心箱体‌：卧式加工中心箱体（¥159,999.00/台，山东清峦福兴）‌。

铝合金箱体‌：CNC加工件（¥95.00/件，广西容县达锋）‌。

四、技术挑战

箱体加工需平衡复杂结构与精度适宜要求，如薄壁易变形、孔系位置精度控制等，需采用一对一夹具与工艺优化。
